EPP tel çekme ATM ve kiosk için su geçirmez metal şifreleme klavye

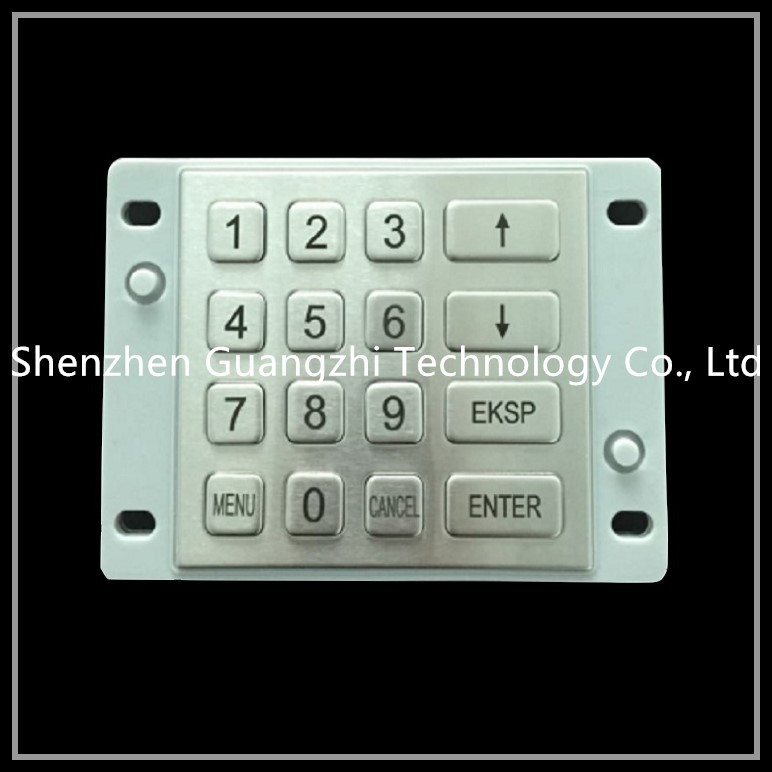

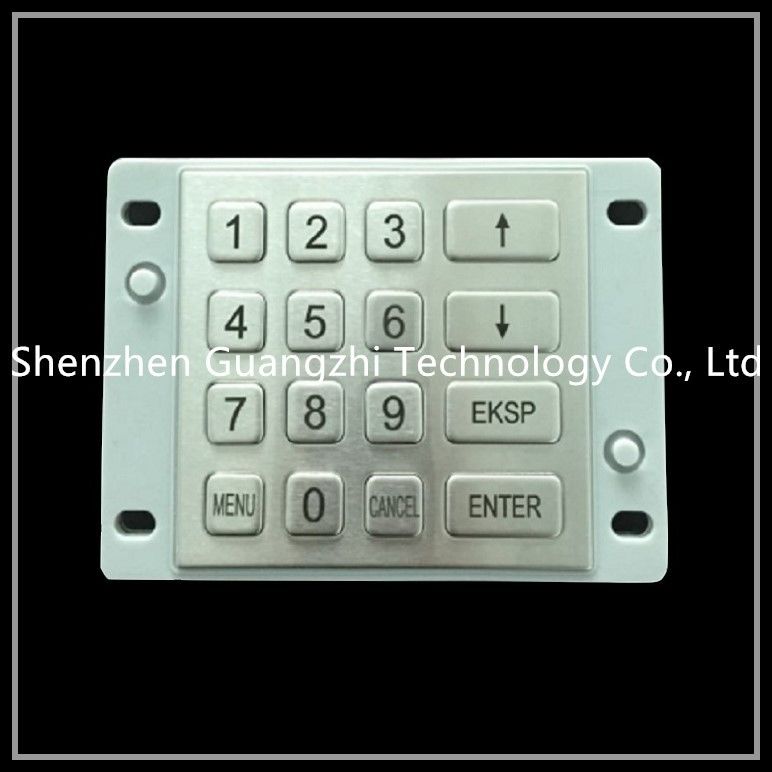

Ürün adı: Metal şifreleme klavyesi

Ürün modeli: GZ-B009026G

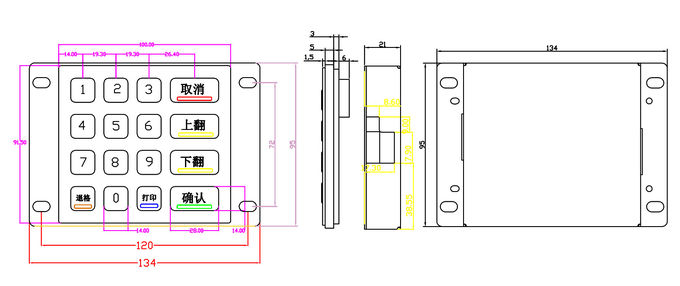

Ürün özellikleri: 100 * 91,5 mm

1 Genel Bakış

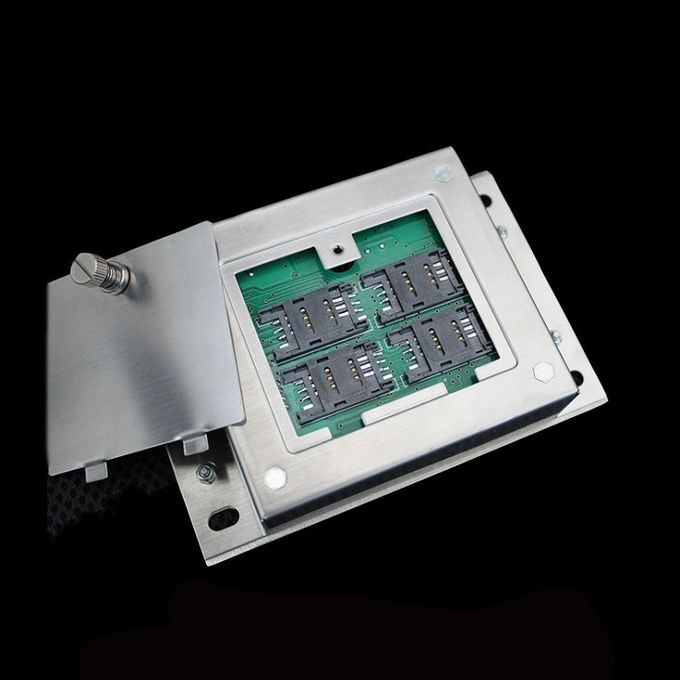

Bu ürün 4 PSAM kart işlevine sahip metal bir şifre klavyesidir. DES ve 3DES fonksiyonları ile

ISO7816, t = 0 ve T = 1 protokollerine uygun PSAM kart desteği

2 performans endeksi

2.1 iletişim parametreleri

Standart RS232 seri haberleşme arayüzü. 1 başlangıç ​​biti, 1 durdurma biti.

İsteğe bağlı iletişim hızı: 9600 bps.

İsteğe bağlı veri formatı: n, 8, 1

2.2 şartname ve çalışma hızı

Çin Halk Bankası'nın özelliklerine uygun olarak.

Şifreleme ve şifre çözme hızı <1 saniye.

2.3 elektrik performansı

Güç kaynağı: DC + 5V DC güç kaynağı.

Güç tüketimi: çalışma durumunda 1W'ın altında ve çalışma durumunda 200MW'nin altında.

Elektrik kesintisi anahtarının saklanması: güç kaynağı anında ve uzun süre kesildiğinde, hafıza verileri kaybolmaz.

2.4 mekanik özellikler

Anahtar ömür: 200000'den fazla kez.

Anahtar basıncı: 3N (n).

Tuş vuruşu: 0,45mm.

Anahtar malzemesi: paslanmaz çelik.

Panel malzemesi: paslanmaz çelik.

Anahtar yüzey karakterleri: lazer yazı ve güçlü boya.

2.5 çevresel uyarlanabilirlik

Çalışma sıcaklığı: - 10 ℃ ~ + 40 ℃ bağıl nem:% 40-90 (normal şartlar altında).

Depolama sıcaklığı: - 30 ℃ ~ + 55 ℃ bağıl nem:% 20-95 (yoğunlaşma yok).

Atmosferik basınç: 60-106 kPa.

2.6 güvenilirlik

MTBF> 20000 saat, MTTR <30 dakika.

3 klavye komutu

Komut formatı: 02h + <ln> + <CMD> + <veri> + <BCC>

Dönüş formatı: 02h + <ln> + <st> + <veri> + <BCC>

Ln - CMD ve veri veya ST ve verinin bayt sayısını gösterir.

CMD - command anahtar sözcüğü.

Veri - veri bilgileri değiş tokuş edilir.

BCC - bayt özel veya ln'den veriye sağlama toplamı.

ST - aşağıdaki gibi açıklayın:

04H - komut başarıyla yürütüldü

15h - yanlış komut parametresi

80h - zaman aşımı hatası

A4H - komut başarıyla çalıştırılabilir, ancak ana anahtar geçersiz

B5h - geçersiz komut ve ana anahtar

E0h - geçersiz komut

FXH - otomatik kontrolde hata:

X = 0 CPU yanlış

X = 1 SRAM yanlış

X = 2 klavyede kısa devre hatası var

X = 3 seri seviye hatası

X = 4 CPU kartı hatası

X = 6 ana anahtar hatası

X = 7 misc. Hata

3.1 ürün sürüm numarasını ve diğer parametreleri alır.

Komut: 02 saat + 01 saat + 30 saat + <BCC>

Dönüş: 02h + <ln> + <st> + <veri> + <BCC>. St, 04H, 15h, e0h, F0H olabilir. F0H, e2rom yongasının kurulu olmadığını gösterir.

Açıklama: data = ver + Sn + rechang, burada VER, 16 bayt sürüm numarasıdır (ASCII kodu), Sn'nin ilk 4 baytı (BCD) seri üretim seri numarasıdır, son 4 bayt hepsi "00" olur ( bir şifreleme algoritması yongası vardır, sayıdır) ve rechang 2 baytlık şarj süresidir (donanım desteği gereklidir).

3.2 program sıfırlama öz kontrolü, anahtar silinmedi.

Komut: 02h + 01h + 31h + <BCC> (02h + 02h + 31h + 38h + BCC, klavyedeki 8 ana anahtarı 38h'ye yeniden başlatabilir)

Açıklama: klavyenin otomatik kontrolünden sonra, ana anahtar geçerliyse (16 ana anahtar BCC tarafından doğrulanır), sesli uyarı bir kez çalacak ve otomatik kontrol durumu St.

Dönüş: 02: + 01 - + + st> + <BCC>. St, 04H, 15h, e0h, FXH olabilir.

3.3 ana anahtarı takın (Sam kart modu hariç).

Komut: 02h + 0ah + 32H + <m> + <TMK> + <BCC>

Açıklama: ana anahtar numarası m 1 bayt (00-0fh) ve 16 ana anahtar TMK 8/16/16 bayttır (sırasıyla DES, 3DES ve yonga modlarına karşılık gelir). Ana anahtar numarası m 1 bayt ise (41-4fh), aynı numaradaki orijinal ana anahtarla şifresinin çözülmesi ve kaydedilmesi gerekir.

Dönüş: 02: + 01 - + + st> + <BCC>. St, 04H, 15h, A4H, b5h, C4H, d5h, E0 olabilir. 04H, ana anahtarın yüklendiğini gösterir.

3.4 iş anahtarını yükleyin (Sam kart modu hariç).

Komut: 02h + 0Bh + 33H + <m> + <n> + <WP> + <BCC> şifreli metin WP 8 bayttır

Açıklama: çalışma anahtarı şifreli WP 8/16/24 bayttır (sırasıyla DES, 3DES ve yonga modlarına karşılık gelir).

Dönüş: 02: + 01 - + + st> + <BCC>. St, 04H, 15h, A4H, b5h, C4H, d5h, e0h olabilir.

Not: çalışma anahtarı No. n (00-03h), çalışma anahtarını WP ana anahtar No. m (DES / 3DES) ile şifrelemek için kullanılır. Şifre klavyesinin şifresi çözüldükten sonra, WP çalışma anahtarı alanı, aşağıdaki klavye verilerinin şifreleme ve şifre çözme komutu için kaydedilir.

3.5 kart numarası veya hesap numarası yüklendi (anxix9.8 şifrelemesi için)

Komut: 02 saat + 0 saat + 34 saat + <kart numarası> + <BCC>

Açıklama: kart numarası veya hesap kartı numarası, 12 baytlık bir ASCII sayısal kodudur.

Dönüş: 02: + 01 - + + st> + <BCC>. St, 04H, 15h, C4H, d5h, e0h olabilir.

3.6 parola klavye şifrelemesi başlatmak

Komut: 02h + 06h + 35h + <pin-l + <disp-md> + <jm-md> + <ts-md> + <zaman aşımı> + <BCC>

Açıklaması: aşağıdaki tablo

İşlev: klavyeyi otomatik olarak açın ve istendikten sonra tuş girişine izin verin. Giriş yaparken, giriş şifresinin uzunluğunu pin-l'den daha düşükse pin-l ile karşılaştırmak gerekir.

Ancak bir onay anahtarı varsa veya pin-l bir onay anahtarına ihtiyaç duymuyorsa, uzunluğu 8 bayt olan bir tamsayıya 00 / FFH ile desteklenmesi gerekir. Şifreleme moduna göre, kart no ve pin kimlik bilgilerinin çalışmasının gerekli olup olmadığı (pin bloğu çalışması sırasında ansix9.8 veya ISO 9564 veya ibm3624'e göre), daha sonra şifre şifreleme işlemi gerçekleştirilir ve son olarak geri gönderilen veriler Şifre komutu alınana kadar arabellekte saklanır. Zaman aşımından sonra çıkarsanız, yalnızca döndürülen durumda şifreli metin olmaz.

Dönüş: 02: + 01 - + + st> + <BCC>. St, 04H, 15h, A4H, b5h, C4H, d5h, e0h olabilir.

3.7 veri şifreleme (Sam kart modu hariç).

Komut: 02 saat + 09 + 36 saat + <string> + <BCC>

Açıklama: 8 baytlık düz metin dizesini geçerli çalışma anahtarıyla (DES / 3DES) şifreler. Şifre şifrelemesi gerçekleştirin ve şifreli metin verilerini döndürün.

Dönüş: 02 saat + 09 saat + <st> + <şifreli metin dizesi> + <BCC> St 04H, 15 saat, A4H, b5 saat, C4H, d5 saat, e0 saat olabilir.

3.8 veri şifresini çözme (Sam kart modu hariç).

Komut: 02h + 9 + 37h + <şifreli metin dizesi> + <BCC>

Açıklama: 8 baytlık şifreli dizgenin geçerli çalışma anahtarıyla (DES / 3DES) şifresini çözer. Şifre çözme işlemini gerçekleştirin ve açık metin verilerini döndürün.

Dönüş: 02 saat + 09 saat + <st> + <düz metin dizesi> + <BCC>. St, 04H, 15h, A4H, b5h, C4H, d5h, e0h olabilir.

3.9 ürün seri numarası dize almak

Komut: 02 saat + 01 saat + 38 saat + <BCC>

Dönüş: 02 saat + 09 saat + <st> + <seri numarası dizesi> + <BCC>. St, 04H, 15h, e0h olabilir.

Not: dizi numarası dizgisi 8 bayttır. Yıl için bir bayt (BCD kodu için iki bit), ay için bir bayt (BCD kodu için iki bit) ve seri numarası için iki bayt (BCD kodu için dört bit) vardır. Şifreleme algoritması yongası olmadığında son dört bayt dört saattir.

3.10 görüntüleme dizesi

Komut: 02h + <ln> + 39H + <string> + <BCC>.

Açıklama: desteklenmiyor.

Dönüş: 02: + 01 - + + st> + <BCC>. St, 04H, 15h, e0h olabilir.

Not: Çince karakter kodu şifre klavyesi fontuna göre kodlanmıştır ve karakter numarası şifre klavyesi ile gösterilmelidir. Tablonun hiçbir dize kısmı ekranı temizlemezse.

3.11 Veri Mac işlemi (Sam kart modu hariç)

Komut: 02 saat + 09 saat + 41 saat + <string> + <BCC>

Açıklama: 8 baytlık düz metin dizesini hesaplamak için geçerli MAC çalışma tuşunu (DES / 3DES) kullanın. MAC dizesi verilerini döndürür.

Dönüş: 02 saat + 09 saat + st + <MAC dizisi> + <BCC> St 04H, 15 saat, A4H, b5 saat, C4H, d5 saat, e0 saat olabilir.

3.12 klavyede şifreye erişme (Sam kart modu hariç)

Komut: 02 saat + 01 saat + 42 saat + <BCC>

Açıklama: önceden şifrelenmiş şifreli metni arabellekte döndürür ve orijinal durumu geri yüklemek için parola durumunu kapatır.

Dönüş: 02h + 0eh + <st> + <şifreli metin> + <CN> + <Sn> + <BCC>. St, 04H, 15h, A4H, b5h, C4H, d5h, e0h olabilir.

Not: cn, her işlem için bir parola eklenmiş, 1 baytlık bir işlem sırası numarasıdır. SN, 4 bayt şifreleme yongasının benzersiz seri numarasıdır. Pin kodu sadece 0-9 sayı tuşlarına izin verir, tuşu sil ve tuşu onayla. Pin kodu diğer fonksiyon tuşları için kullanılamaz, ancak klavye başlatmadan önce açıldığında orijinal kod gönderilir.

3.13 iş tuşunu etkinleştirin (Sam kart modu hariç).

Komut: 02 saat + 03 saat + 43 saat + <m> + <n> + <BCC>

Açıklama: Geçerli çalışma anahtarı olarak n numaralı iş anahtarını kullanarak ana anahtar No. m'yi etkinleştirin Geçerli çalışma anahtarı, gelecekteki tüm parola işlemleri için belirtilir. Ana anahtar mevcut çalışma anahtarı olarak kullanılıyorsa, sadece M (00-0fh) parametresine ihtiyaç duyulur, bunun n (00-03h) ile ilgisi yoktur. Bkz. B.16 komut açıklaması.

Dönüş: 02: + 01 - + + st> + <BCC>. St, 04H, 15h, A4H, b5h, C4H, d5h, e0h olabilir.

3.14 karakter geri gönder

Komut: 02 saat + 02 saat + 44 saat + <Chr> + <BCC>

Açıklama: şifre klavyesi hemen alınan karakterleri döndürür.

Dönüş: 02h + 02h + <st> + <Chr> + <BCC>. St, 04H, 15h, C4H, d5h, E0 olabilir. Chr, bir ASCII karakterini temsil eder.

3.15 anahtar klavyesini ve tuş sesini gönderme

Komut: 02 saat + 02 saat + 45 saat + <CTL> + <BCC>

Açıklama: şifre klavyesini açın / kapatın, tuşun (BZ) sesini açın / kapatın. Klavye açıkken, bir kez bir basınç anahtarı bulunduğunda, aktif olarak anahtar değer kodunu gönderir. Düğme (BZ) sesi de açıksa, düğmeye basıldığında çalacaktır. İletişim parametresi ayarları da vardır.

Dönüş: 02: + 01 - + + st> + <BCC>. St, 04H, 15h, C4H, d5h, E0 olabilir.
