2636 2633 2634 2637 Kablolu Mouse İçin Entegre Devre Çipleri

Çip adı: Optik fare çipi
Fare çip modeli: GZ-P001-KA2B
Kablolu fare çipi ürün açıklaması: KA2.B, USB arabirimli yüksek düzeyde entegre bir optik fare çipidir, daha gelişmiş üretim teknolojisi ve daha iyi hassasiyet kullanır.2636, 2633, 2634 ve 2637 çiplerinin yerini alabilir.
Ürün uygulaması: kablolu USB optik fare;

Chip pin yerleşim şeması

Fare çipinin DPI ayarı: DPI değerini ayarlamak için kullanılan DPI pini, DPI pininin kullanımını tanıtmak için aşağıdakiler üç duruma ayrılmıştır.
1200 DPI ayarı: bu durum varsayılan durumdur, dahili çekme direnci yöntemi kullanılır veya harici 51K ohm çekme direnci bağlanabilir.IC açıldığında, bu pinin durumunu kontrol edin ve harici bir seviyenin bağlı olmadığını veya harici bir 51K ohm pull-up direncinin bağlı olduğunu bulun, dahili DPI'yi 1200'e ayarlayın. Şekilde gösterildiği gibi tipik uygulama devre şeması aşağıda Göster:

Kablolu fare çipinin ana özellikleri:
1. USB arayüzü, PS2 arayüzü
2. Tek 5V güç kaynağı
3. Microsoft IntelliMouse 3D fare ile uyumludur.Microsoft Windows Vista, XP, 2000, ME ve 98 işletim sistemlerini destekler
4. Microsoft WHQL ve USB-IF ile uyumlu
5. Düğme desteği: sol, orta, sağ;mekanik Z ekseni kodlayıcı DPI ayarını destekler: 800/1200 sabit olarak ayarlanabilir
6. DPI, ayrıca 400, 800, 1200, 1600 arasında dinamik olarak geçiş yapabilirsiniz
7. Uyku modu ve otomatik uyandırma fonksiyonu ile
8. Dahili güç yönetimi devresi;
9. Dahili LED sürücü devresi
10. Harici kristal osilatör tasarımı yok
11. Yüksek entegrasyon, az sayıda harici bileşen
12. ROHS direktifine uyun
13. DIP12 paketi

Kablosuz farenin elektrik parametreleri:

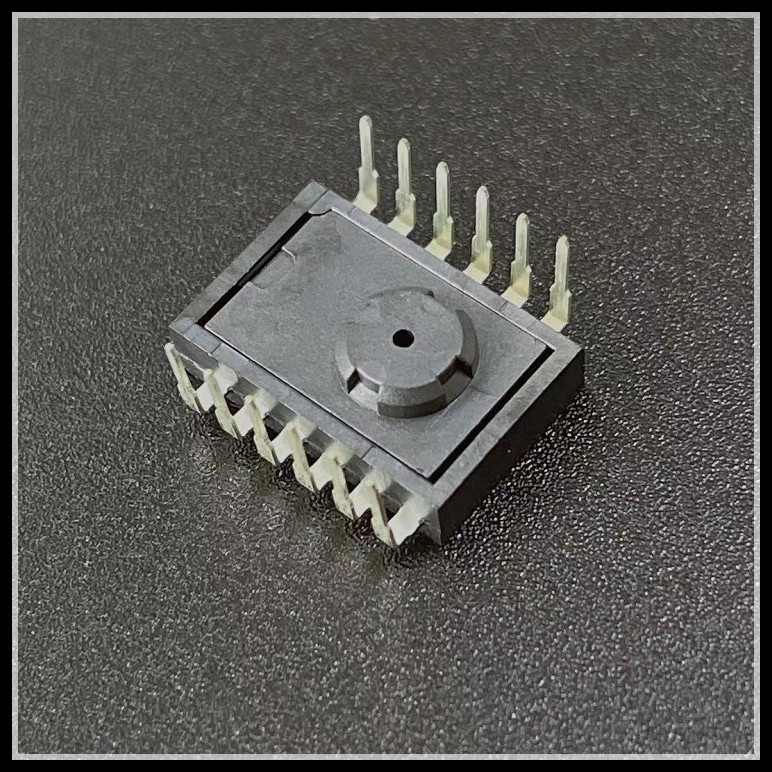

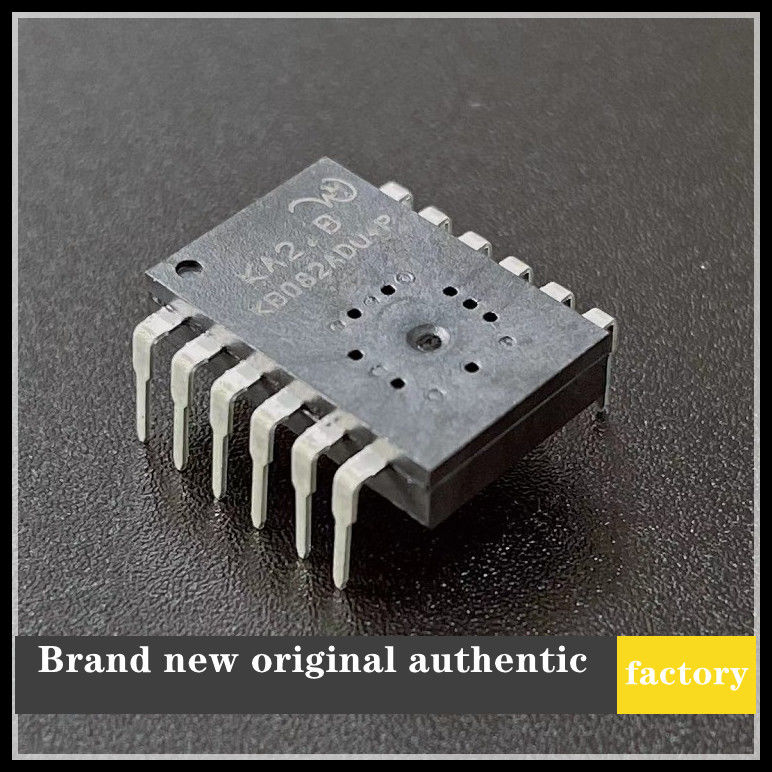

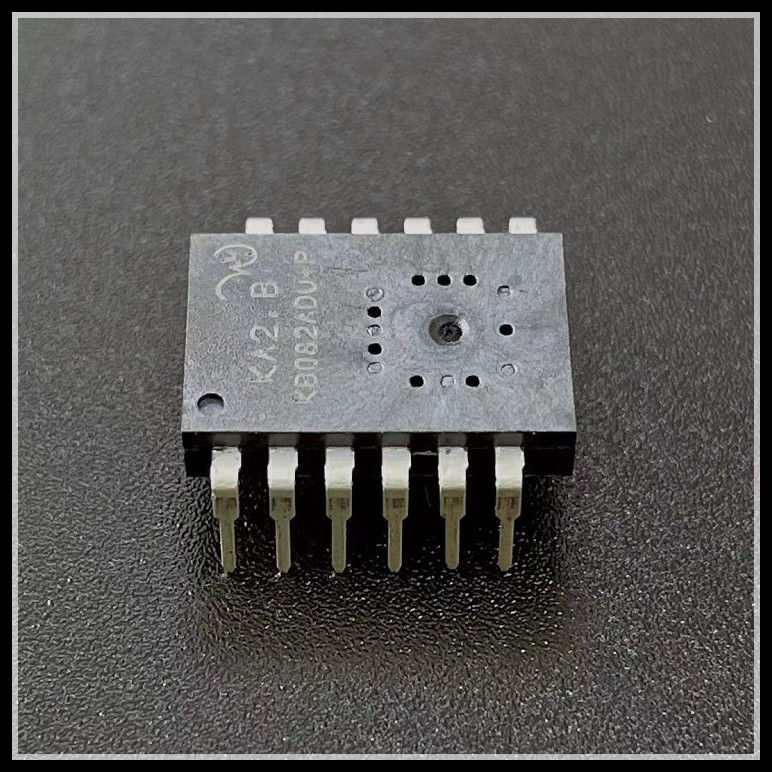

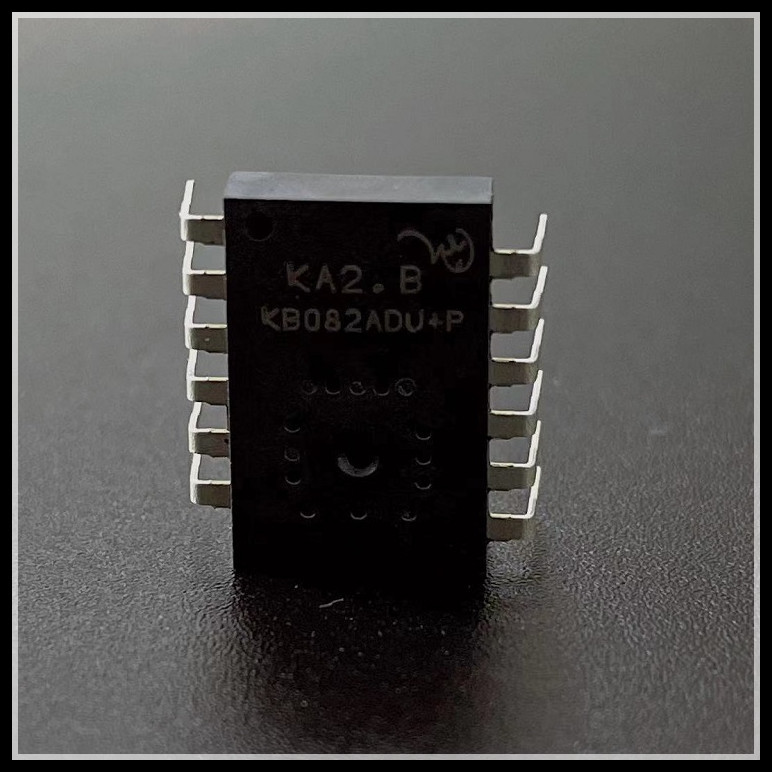

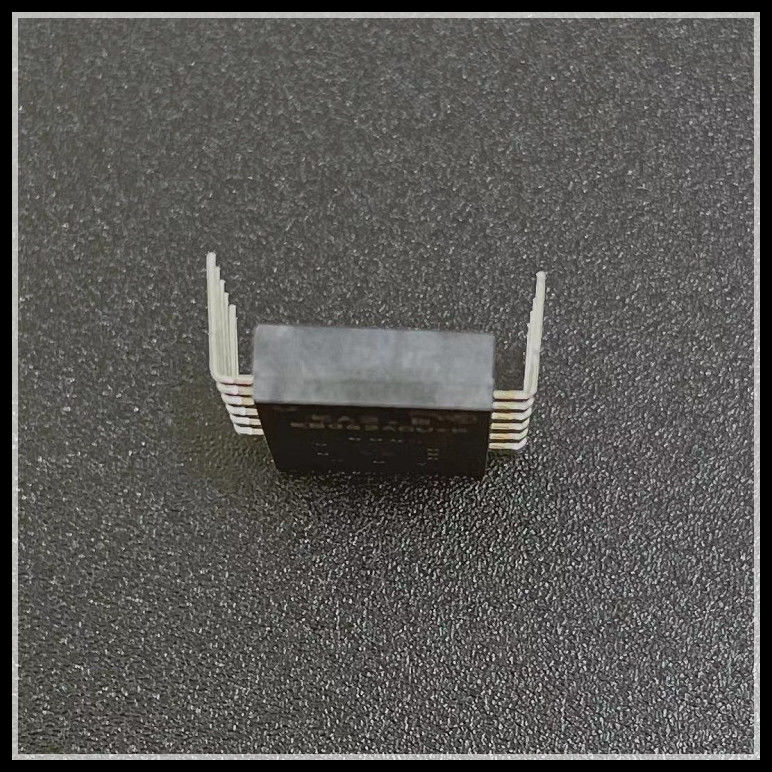

Ürün görseli sunumu:
