Ps2 Arayüzü Entegre IC Kablosuz Fare Çipi ROHS Sertifikası

Kablolu Kablosuz Fare Çipi USB Arayüzü Tümleşik IC Optik Fare Çipi

Çip adı: Optik fare çipi
Fare çip modeli: GZ-P001-STC

İşlev açıklaması
zamanlayıcı/sayaç
Klavye çipi, üç adet 16-bit zamanlayıcı/sayıcı T0, T1, T2 sağlar.Her biri genel bir sayaç olarak kullanılabilir.Zamanlayıcı olarak T0/T1/T2 kullanıldığında, zamanlayıcıyı tetiklemek için kullanılan zaman birimi makine çevrimidir.Bir makine çevrimi, kullanıcının çipi 12T modunda mı yoksa 6T modunda mı yapılandırdığına bağlı olarak 12 veya 6 salınım döngüsüne eşittir.T0/T1/T2 bir sayaç olarak kullanıldığında, sayma olayı T0/T1/T2 Yüksekten düşüğe seviye değişiminin karşılık gelen pinidir". Bu modda, çip her makine çevriminde T0/T1/T2 pinlerini örnekler. Sonuç 1'den 0'a ulaştığında çip sayaca 1 sayar.Sayaç olarak çalışırken T0/T1/T2 pininin yüksek darbe veya düşük darbe genişliğinin birden büyük olması gerektiğine dikkat edilmelidir. makine döngüsü T0 ve T1'i yapılandırmak için iki özel kayıt vardır.Bunlar TMOD'dur, TCON'un T2'yi yapılandırmak için iki özel kaydı vardır.Bunlar T2MOD, T2CON'dur.
Seri bağlantı noktası (UART)
Fare çipinin seri bağlantı noktası çift yönlüdür, aynı anda veri gönderip alabilir.Gönderilen ve alınan veriler aynı özel SBUF kaydını paylaşır.Aslında çipin içinde biri gönderme ve biri alma için olmak üzere iki SBUF kaydı vardır.Seri port 4 farklı modda çalışabilir.
Mod 0
Genellikle bu mod, yalnızca çipin G/Ç bağlantı noktasını genişletmek için kullanılır.Bu modda, hem veri alma hem de gönderme, RXD pininden geçer ve TXD, senkron bir kaydırma saati verir.Gönderilen veya alınan, en düşük bit ilk olmak üzere 8 bit veridir ve baud hızı MCU saatinin 1/12'sinde sabitlenir.
Mod 1
TXD pini üzerinden gönderin veya RXD pini üzerinden 10 bit veri çerçevesi alın.Veri çerçevesi 1 başlangıç ​​biti (0), 8 veri biti ve 1 durdurma biti (1) içerir.Alım tamamlandıktan sonra, durdurma biti SCON'un RB8'inde saklanır.Baud hızı (mod 1) = 2SMOD X (T1 taşma hızı) /32 veya = T2 taşma hızı /16
Mod 2
TXD pininden gönderin veya RXD pininde 11 bit veri çerçevesi alın.Veri çerçevesi 1 başlangıç ​​biti (0), 8 veri biti, 1 programlanabilir 9. bit ve 1 durdurma biti (1) içerir.Gönderirken, 9. bit SCON'un TB8'inden gelir.Alırken, 9. basamak SCON'un TB8'inde saklanacaktır.Baud hızı, saat frekansının 1/32'si veya 1/64'ü olabilir;baud hızı (mod 2) = 2SMOD X OSC/64
Mod 3
Mod 3, baud hızının Mod 2'den farklı olması dışında aynıdır. Baud hızı (mod 3) = 2SMOD X (T1 taşma hızı) /32 veya = T2 taşma hızı /16 Tüm modlar için SBUF'a yazma göndermeye başlar.0 modu için, RI=0 ve REN=1 ise, alım başlar.Diğer modlar için, REN=1 ve bir başlatma biti girilirse, yani bir düşen kenar varsa, alım başlar.
Kapatma modu
Kullanıcı, çipin güç kapatma moduna girmesini sağlamak için PCON.1'i ayarlar.Güç kapatma modunda, çip saati durdurulur.Çipin dahili RAM'i ve SFR'si değişmeden kalır.Uyandırma yöntemi, donanım sıfırlaması veya /INT0, /ITN1, /INT2 ve /INT3 harici kesmeleri olabilir.Donanım sıfırlandığında, saati stabilize etmek için en azından RESET pinini 10ms'den fazla yüksek tutmaya dikkat edin.Program 0x0000 adresinden çalışmaya başlar.Eğer bu bir harici kesme uyandırma ise, program kesme vektörüne atlayacak ve kesme işlemini gerçekleştirecektir.Uyandırmak için harici bir kesme kullanmak için, güç kesme moduna girmeden önce harici kesmenin doğru ayarlanması gerekir.

BOŞTA modunda ve güç kapatma modunda pin durumu:

Kablosuz farenin elektrik parametreleri:

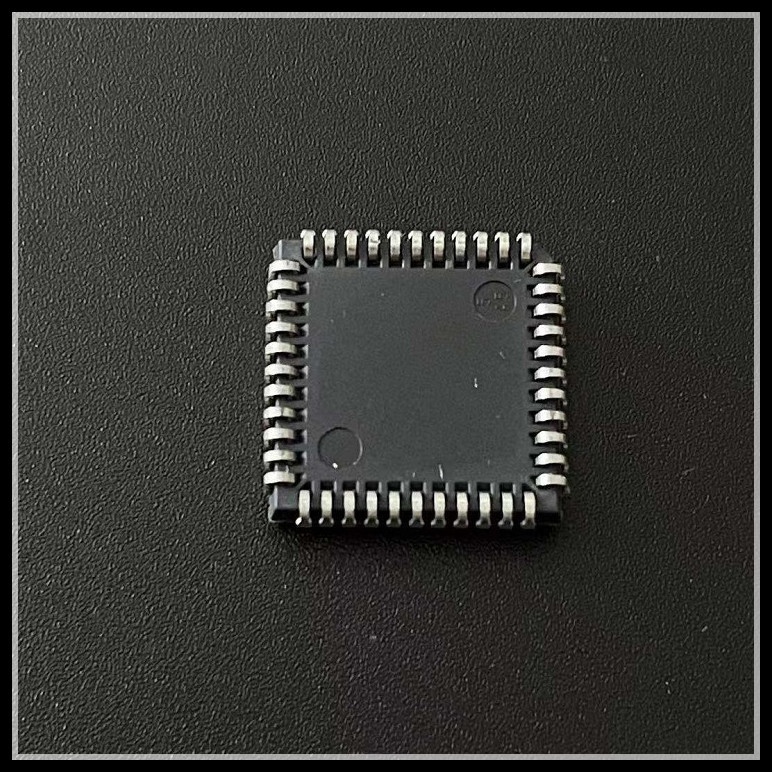

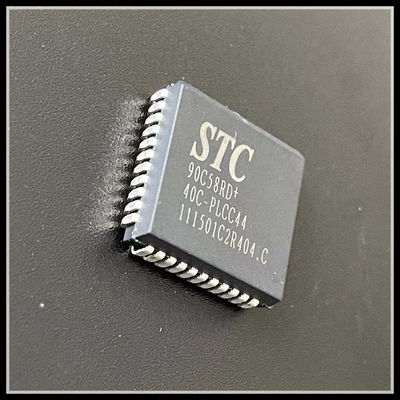

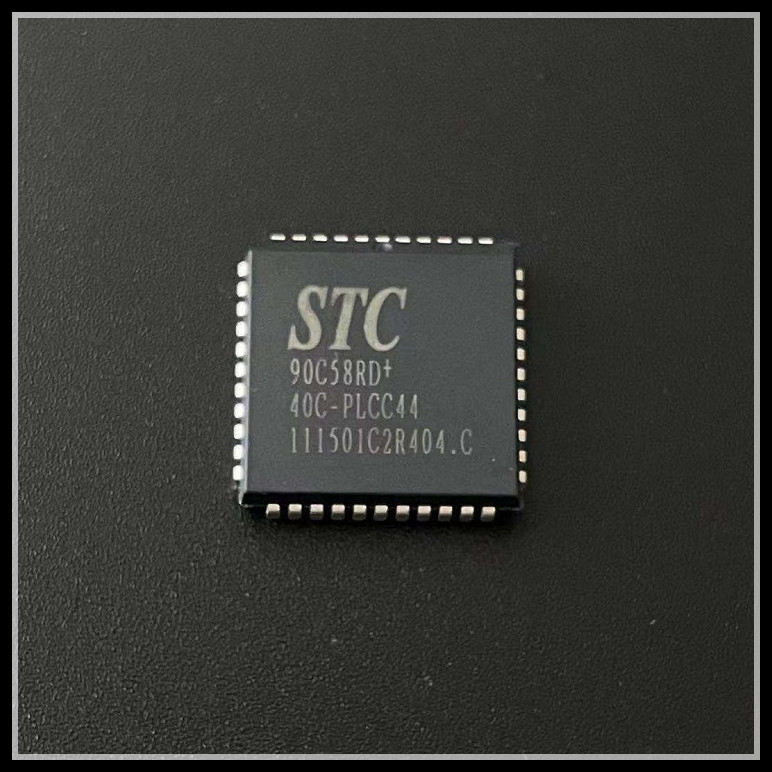

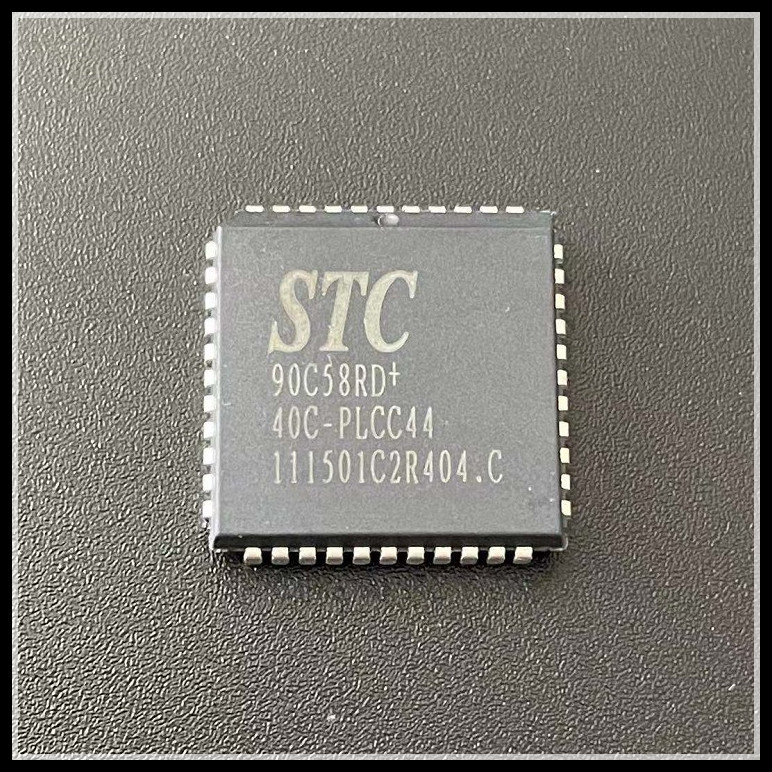

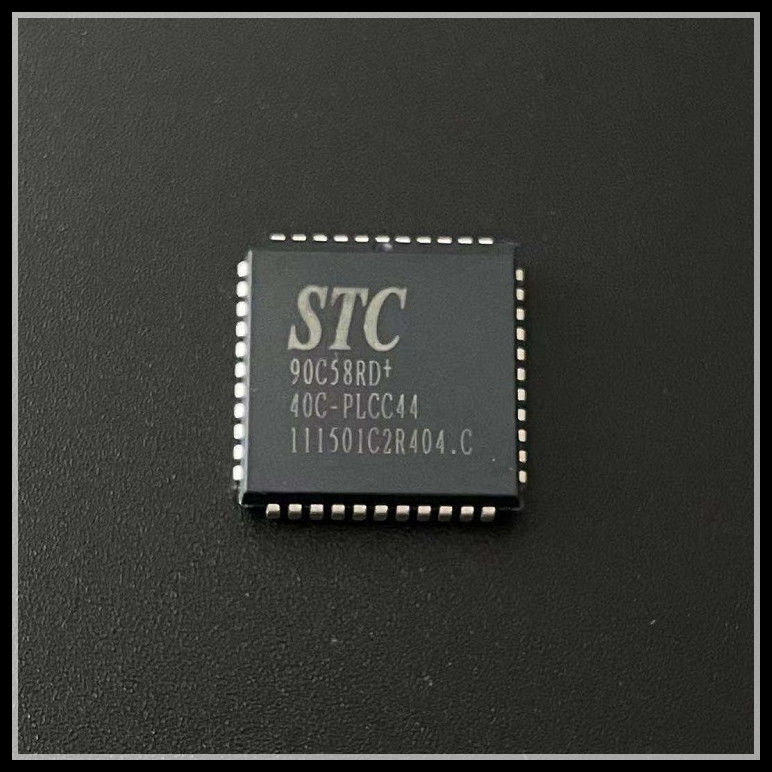

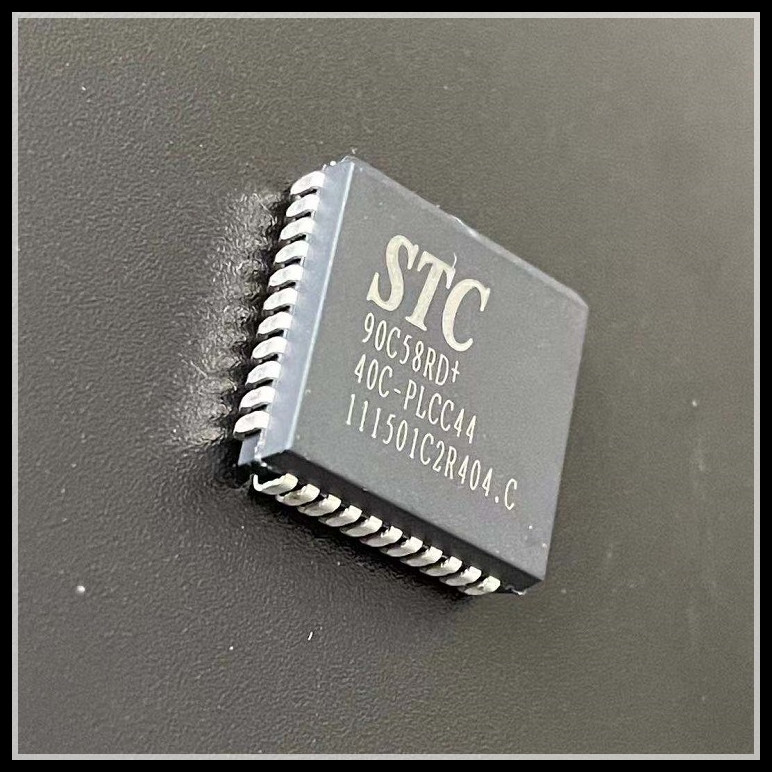

Ürün görseli sunumu:
