Detay Bilgi

Güç kaynağı aralığı:	1.7V ila 3.2V	CPI:	1600
LED akım sınırlayıcı direnç:	68-470 Euro	optik lens:	1: 1
hız:	Saniyede 28 inç	Kare hızı:	3000 kare / saniye
Depolama sıcaklığı:	-40 ~ 85 ° C	Çalışma sıcaklığı:	0 ~ 40 ° C
Vurgulamak:	3.2V Kablosuz Fare Çipi , 1.7V Kablosuz Fare Çipi , IP67 Optik Fare Çipi

Ürün Açıklaması

3204 3205 IC Entegre Devreli Kablosuz USB 3.2V Optik Fare Çipi

IC ürün adı: Optik kablosuz fare çipi
Çip ürün modeli: GZ-P001-KA8
Entegre devre ürün açıklaması: KA8, 3205 ve 3204 orijinal faz çiplerinin yerini alabilen, daha gelişmiş üretim teknolojisi ve daha iyi ışığa duyarlı yeteneği benimseyen USB arabirimine sahip, yüksek düzeyde entegre bir optik fare çipidir;
Ürün uygulaması: kablosuz USB optik fare;

Chip pin düzeni şeması:

Çip pimi açıklaması:

Numara	isim	Tür	Tanım
1	Kuzey Kore
2	MOTSWK	DIŞARI	Hareket algılama, düşük seviye çıkış
3	SDIO	G/Ç	Seri arayüz çift yönlü veri
4	SCLK	İÇİNDE	Seri arayüz saati
5	LED	DIŞARI	LED kontrol çıkışı
6	VSS	GND	talaş zemin
7	VDD	güç	Güç kaynağı dahili güç regülatörü, (2.5V~3.2V) besleme VDDA (1,9V) güç kaynağı regülatör çıkışıdır. Güç kaynağı voltajı düşük güçte çalışma (1.73V~1.94V)
8	AVDD	güç	Analog/dijital devre için güç kaynağı (1.8V) Güç kaynağı voltajı düşük güçte çalışma (1.73V~1.94V)

Kablosuz fare çipinin özellikleri:
1. Tek güç kaynağı, güç kaynağı aralığı: 1.7V - 3.2V
2. Hassas optik yer değiştirme tahmin teknolojisi
3. Çok iyi 2-D hareket sensörü
4. Son derece hızlı hareket hızını destekleyin
5. Maksimum hareket hızı: 28 inç/sn
6. 1600'e kadar TÜFE
7. Egzersiz yapmadığınızda hemen enerji tasarrufu moduna girin
8. Veri iletimi seri arayüz üzerinden gerçekleştirilir
9. Yerleşik düşük güç zamanlayıcısı (LPT), iki uyku1/uyku2 modu vardır
10. Mouse MOTSWK pini ile uyandırılabilir ve sensör uyku modundan çıkabilir
11. LED akım sınırlama direnci: 68 ohm -470 ohm (direnci belirlemek için gerçek çözüme bağlı olarak), önerilen: 100 ohm

Şartname:
Güç kaynağı çalışma voltajı: 1,73V ~ 1,94V (VDD ve AVDD kısa) 2,2V ~ 3,2V (VDD) Optik lens: 1:1 Hız: 28 inç/sn CPI: 400/ 500/ 600/ 800/ 1000(Varsayılan) / 1200/ 1600 CPI kare hızı: 3000 kare/sn.Tipik çalışma akımı:
2mA @fare hareketi (normal)
300uA @Mouse hareket etmiyor (Uyku1)
60uA @Mouse hareket etmiyor (Uyku2)
7uA @güç kapatma modu

SPI arayüzü kayıt okuma ve yazma:
0X00~0X0E adres bölümündeki kayıtlar doğrudan okunabilir ve yazılabilir;
0X10~0X7F adres bölümündeki okuma ve yazma kayıtları önce okuma ve yazma koruma kayıtlarını açmalı, yani aşağıdaki iki kaydı yapılandırmalıdır (genellikle uygulamalarda kullanılmaz)
0X5A - 0X09 yazın;
0X9A - 0X5B yazın.
V108'in içinde, konfigürasyon kaydı aracılığıyla seçilebilen yaklaşık 24Mhz frekansında bir osilatör vardır.Özel yapılandırma aşağıdaki gibidir: önce yazma korumasını açın
Reg0X51 = 0x0B dış direnci seçmek içindir, Reg0X51 = 0x09 iç direnci seçmektir,
Reg0X53, dahili direnç ayar kaydıdır.Reg0X53=0x00 olduğunda frekans en yüksek, Reg0X53=0x7f olduğunda frekans en düşük olur.Varsayılan değer Reg0X53=0x48.

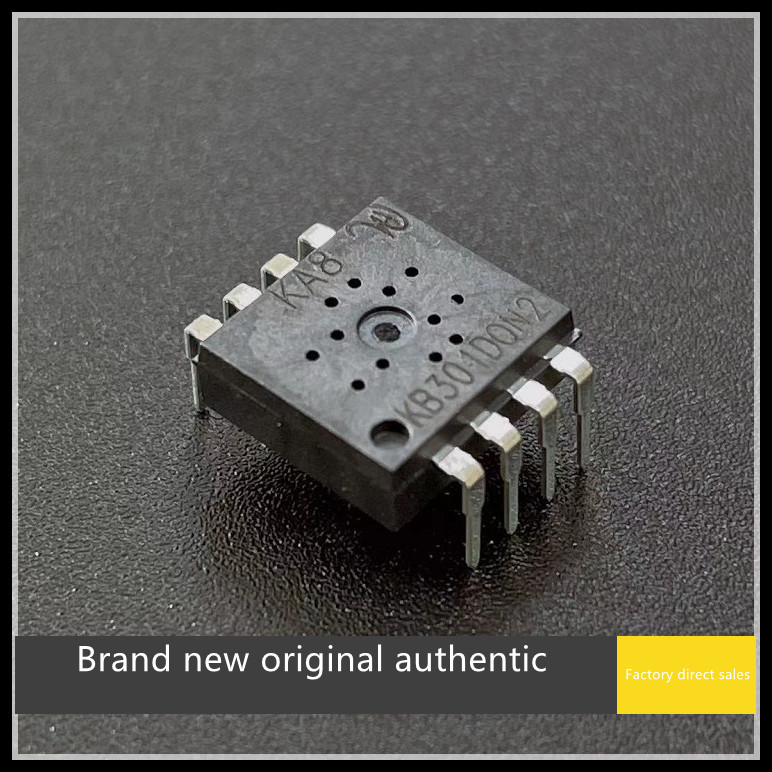

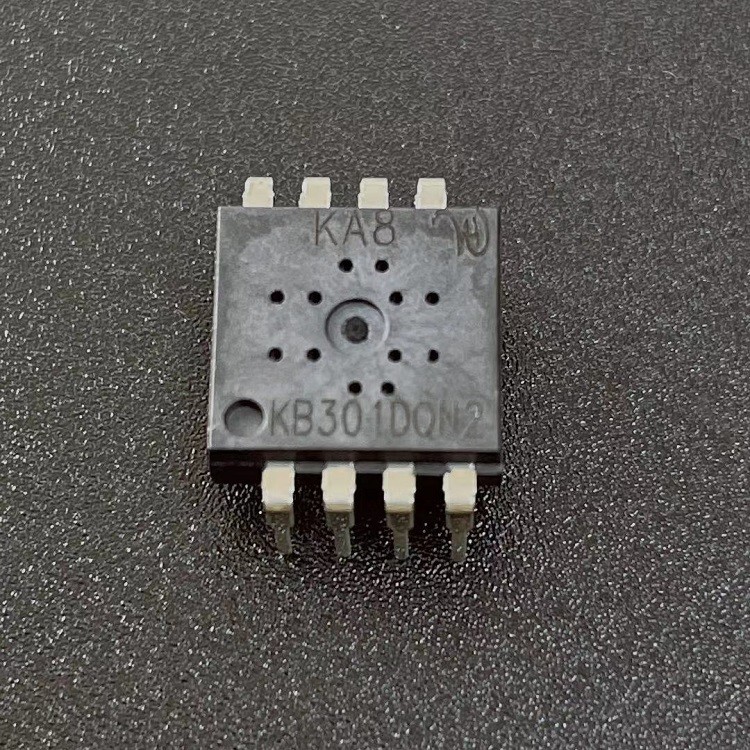

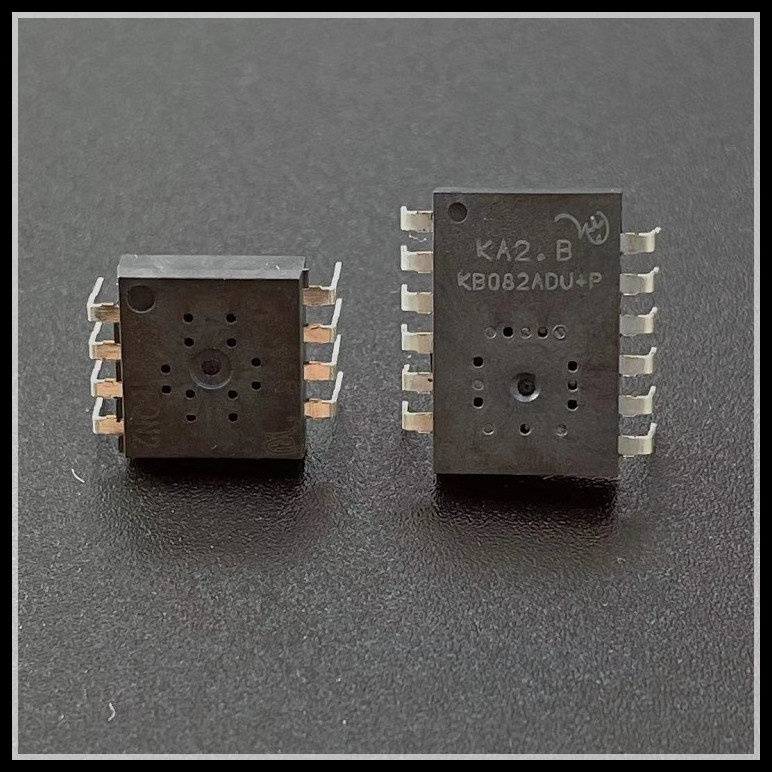

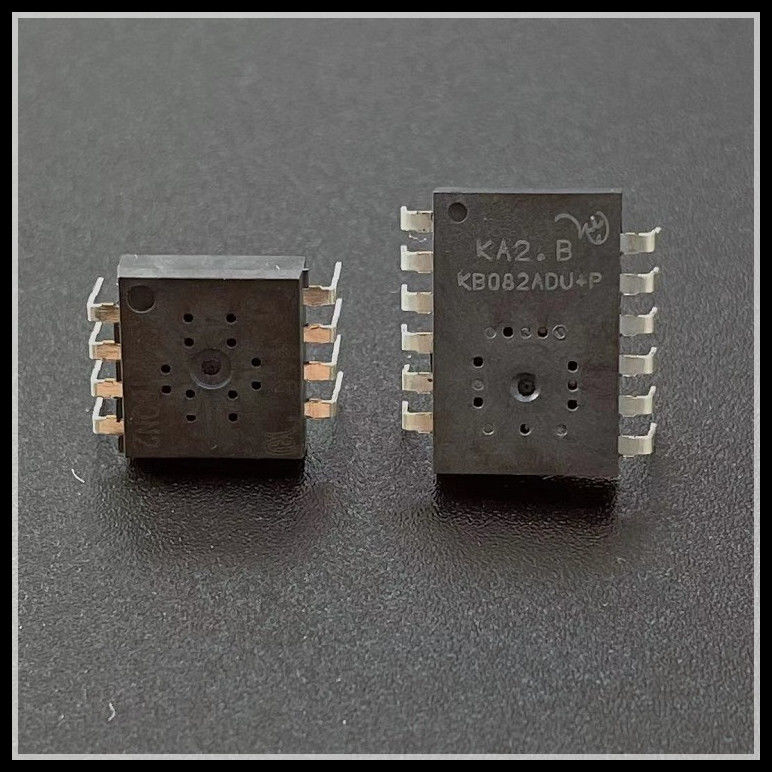

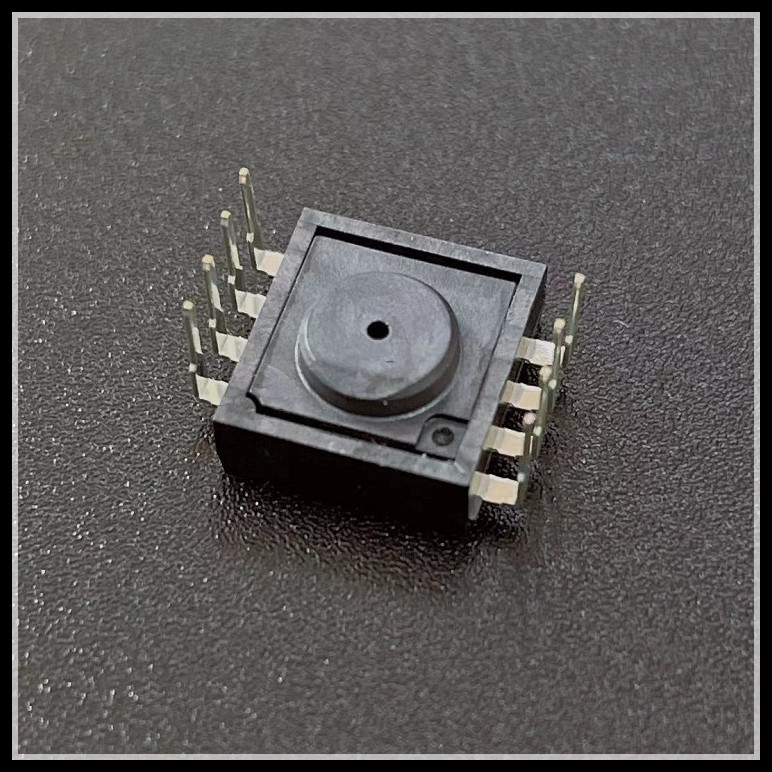

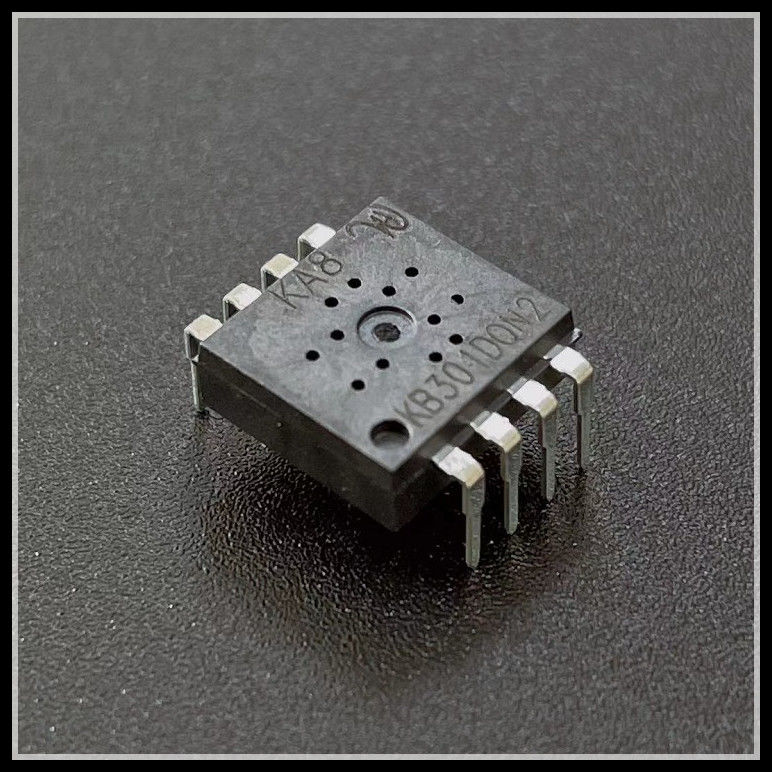

Çip resmi:

3204 3205 IC Entegre Devreli USB 3.2V Optik Kablosuz Fare Çipi 1
