Kablolu Kablosuz Fare Çipi USB Arayüzü Tümleşik IC Optik Fare Çipi

Çip adı: Optik fare çipi
Fare çip modeli: GZ-P001-1622

Sabitleme işlevi:
Çipin pin çıkışı işlevleri aşağıdaki gibidir:
D+, D-: USB arabiriminin diferansiyel veri hatları.USB arabirimi kullanılmadığında, D+ yukarı çekilir ve D- aşağıya bağlanır.
PS2CLK/Ser, PS2Data (Muse Warrior 20 O, Mousse Warrior 20 V, Mousse Warrior 24 Wheel): Ana bilgisayar arabirimine bağlı PS/2 fare arabirim hattı.PS2CLK, seri fare TXD hattını sürmek için RS232 sürücü çipine bağlı seri bağlantı noktasının çıkışı olarak kullanılabilir.Kullanılmadığı zaman askıya alınmalıdır (içeriden yukarı çekilmelidir).
PS2CLK, PS2Data (MouseWarrior24 EyeII): Ana bilgisayar arabirimine bağlı PS/2 fare arabirim hattı.Kullanılmadığı zaman askıya alınmalıdır (içeriden yukarı çekilmelidir).
RTS (MuseWarrior20 O, MouseWarrior20V, MouseWarrior24Wheel): Seri RTS sinyal girişi için harici yardımcı devre gerekir.Pim aşağı çekildiğinde, seri port veri iletimi durdurulur ve düşükten yükseğe değiştiğinde çip sıfırlanır.Seri port kullanılmadığında bu pin aşağı çekilmelidir.
ADB: ADB arabirimi veri hattı, kullanılmadığında yüzer halde bırakılmalıdır (dahili çekme).
Kuzey, Sooth, Doğu, Batı (MouseWarrior 20 V): Intellink Electronics VersaPointTM sensörüyle bağlantı kurun.Sensöre maksimum harici kuvvet etki ettiğinde, kapasitörü boşaltmak için ikili entegrasyon devresinde kullanım için bu pime bir direnç bağlanmalıdır (ayrıntılar için örnek girişe bakın).
X1, X2, Y1, Y2 (MouseWarrior20 O, MouseWarrior24 Wheel): Optik integral kodlama veya fare mekanik parçasının sinyal girişi, X1 düşen kenar X2 düşen kenardan önce sağa kaydırma, Y1 düşen kenar Y2 düşen kenardan önce.Fotoelektrik dönüştürücü bir aşağı çekme direncine sahip olmalı veya bir Schmitt tetikleyici fotodetektör kullanmalıdır.
PD, SDIO, SCLK (MouseWarrior24 EyeII): Bu pinler doğrudan ADNS2051 sensörünün ilgili pinlerine bağlanabilir (dahili pull-up).
Z1/Aşağı, Z2/Yukarı (MuseWarrior24 Wheel, MouseWarrior24 EyeII): Kaydırma tekerleğini veya düğmeleri kaydırarak optik tümleşik kod girişi.Bu işlev, Düğmeler pimi aracılığıyla etkinleştirilebilir.Z1'in düşen kenarı, yukarı doğru kayma anlamına gelen Z2'nin düşen kenarından önce gelir.Dahili olarak bir direnç tarafından yukarı çekilir ve fotoelektrik dönüştürücü veya düğme toprağa çekilmelidir.
Düğmeler (Muse Warrior 24 Wheel, Mousse Warrior 24 Eye II): Kaydırma tekerleği işlevini kullanırken bu pin yüzer.Kaydırma işlevini oluşturmak için düğmeyi kullanırken, bu pim topraklanır ve sürgülü düğme Z1/Aşağı, Z2/Yukarı pimlerine (iç çekme) bağlanır.
Tr (MuseWarrior20 O, MouseWarrior24Wheel): Optik entegre kodlayıcının LED etkinleştirme sinyali.24mA akımı emebilen açık tahliye çıkışı, harici bir direnç gerektirir.
Tr (MouseWarrior24 EyeII): HDNS2000'in (optik sensör çipi) güç etkinleştirme sinyali.Dahili olarak bir direnç tarafından çekilen açık tahliye çıkışı, harici bir yardımcı devre gerektirir.
Sol, Sağ, Orta: Sol, sağ ve orta fare tuşu girişi.Dahili çekme için giriş sinyali toprağa yakın olmalıdır.
4. (MuseWarrior20 V, MouseWarrior24Wheel, MouseWarrior24 EyeII): 4. fare düğmesini girin.Dahili çekme için giriş sinyali toprağa yakın olmalıdır.
5. (MouseWarrior24 EyeII): 5. fare düğmesini girin.Dahili çekme için giriş sinyali toprağa yakın olmalıdır.
CExt: Uyanma durumunu kontrol etmek için USB askıya alındığında, bu pin işlemciyi periyodik olarak uyandırmak için kullanılır.Harici bir RC devresi gereklidir.
GND'ye Çek: Bu pim, MouseWarrior nihai ürününü topraklamak için kullanılır.
XOut, XIn: Harici 6MHz seramik osilatör (kuvars osilatör kararsızlığa neden olabilir), başka hiçbir yardımcı cihaza ihtiyaç yoktur.XIn pinine harici bir 6MHz saat sinyali de girilebilir ve XOut pini yüzer halde bırakılmalıdır.
GD: güç kaynağı.
Vcc: Güç kaynağının pozitif kutbu.
şekil 2
Çalışma özellikleri ve arayüz açıklaması:
MouseWarrior yongası, açıldığında bir dizi sıfırlama işlemi gerçekleştirir.Güç yeni açıldığında, tüm dahili pull-up'lar devre dışı bırakılır ve sıfırlama işlemi sırasında etkinleştirilir.Başlatma tamamlandıktan sonra, MousseWarrior hangi fare arabiriminin etkin olduğunu algılar.5s içinde aktif bir arayüz algılanmazsa, MousseWarrior varsayılan olarak PS/2 arayüz modunu kullanır.
USB evrensel seri arabirim modunu kullanırken, MouseWarrior standart bir insan-makine arabirim aygıtı (HID) olarak kullanılır, standart sürücülerle uyumludur ve ülke kodu 0'dır. MouseWarrior 20 O 3 fare tuşunu, Mouse Warrior 20V 4 fare tuşunu tanımlar , Mouse Warrior 24 Wheel ve Mouse Warrior 24 Eye II, 4 fare tuşu ve kaydırma tekerleğini tanımlar.
PS/2 arabirim modunu kullanırken, MouseWarrior aygıtı, sistemin standart sürücüsüyle uyumlu olacak şekilde sol, orta ve sağ tuşları tanımlayan 0 olarak işaretlenir.MouseWarrior 24 Wheel ve Mouse Warrior 24 EyeII, Microsoft Internet Explorer TM protokolünün PS/2 arabirim ekipmanı ile uyumludur.Cihaz numaraları, kaydırma tekerleği cihazı takılıyken 3 veya dördüncü düğme takılıyken 4 olarak tanımlanabilir.
ADC (Apple Computer Desktop Bus Apple Desktop Bus) ve seri fare şu anda Çin'de daha az kullanıldığı için burada tekrarlanmayacaktır.İlgilenenler ilgili literatüre başvurabilir.
Uygulama devresi:
Şekil 2, MouseWarrior 20 V ile tasarlanmış fare devresini göstermektedir ve sensör arayüz devresi şekilde işaretlenmiştir.Devre USB, ADC, PS/2 ve seri arayüzleri destekler.Okuyucular ihtiyaçlarına göre seçim yapabilir ve son kullanıcılar da uygun arayüzü seçebilir.

Kablosuz farenin elektrik parametreleri:

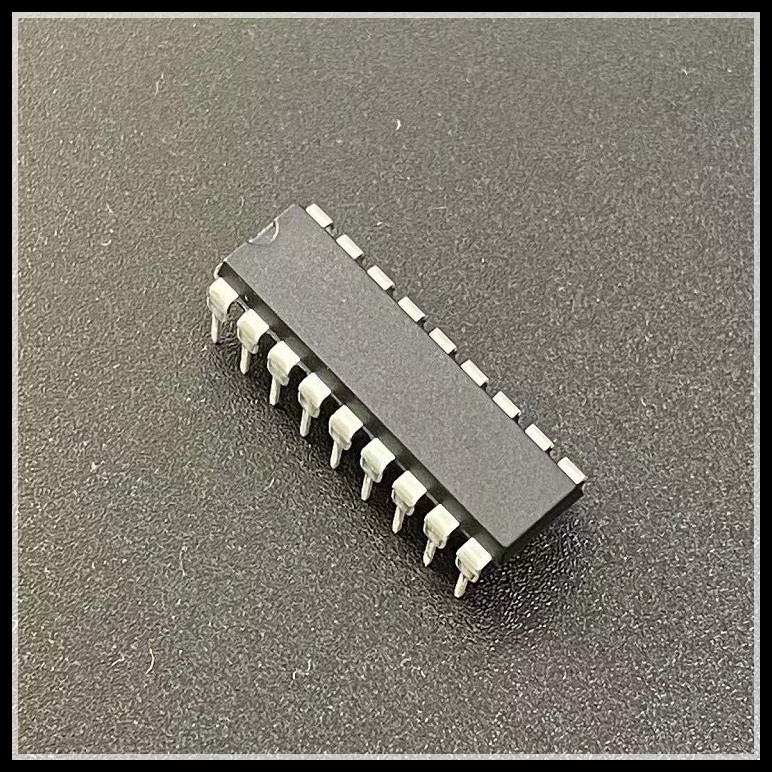

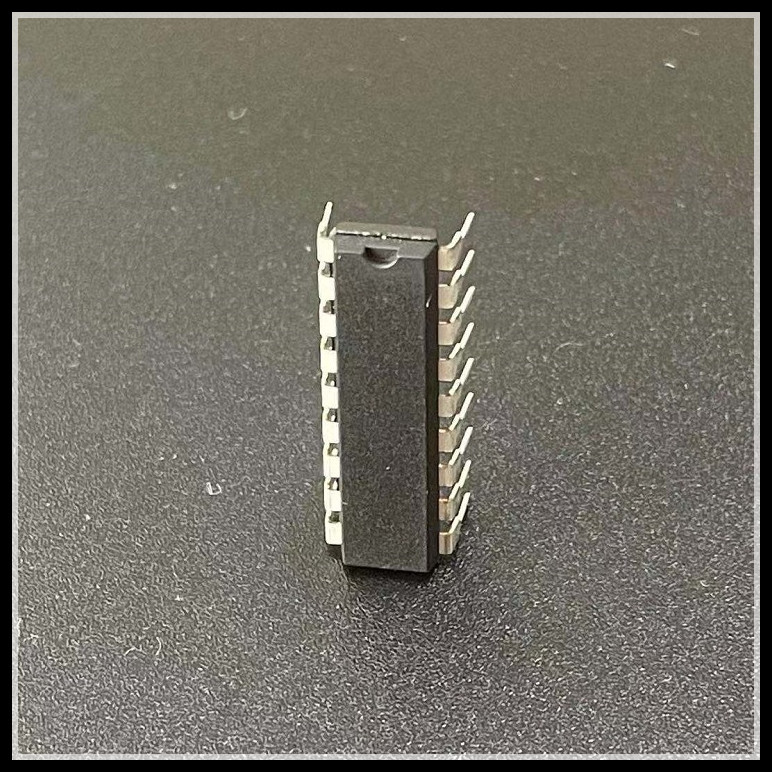

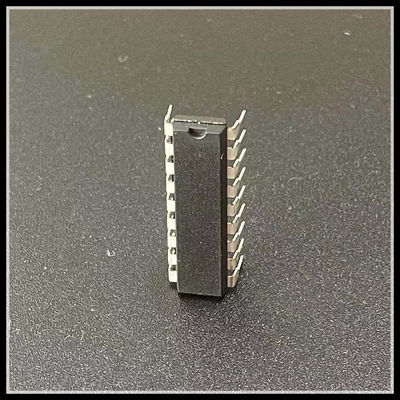

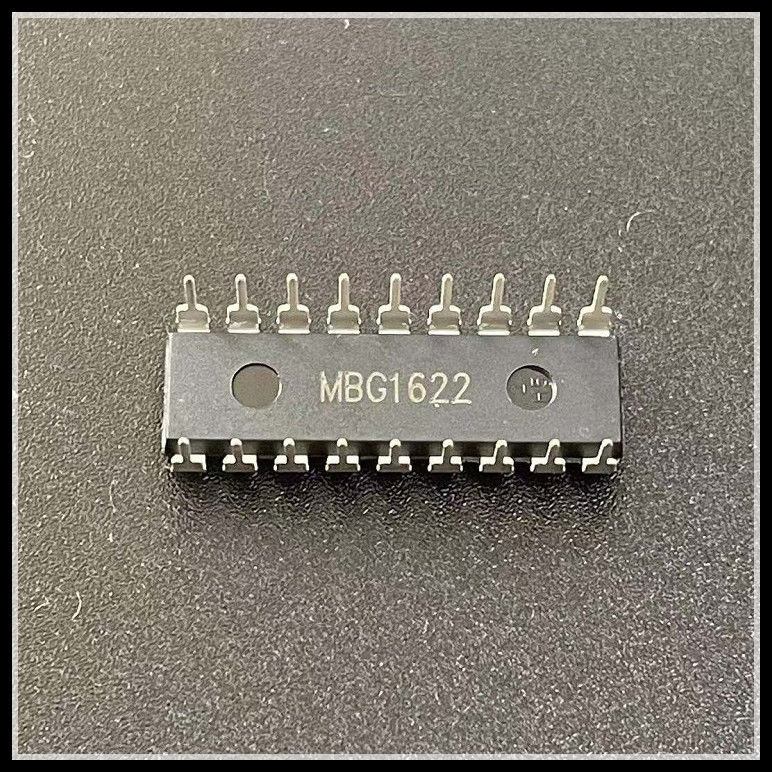

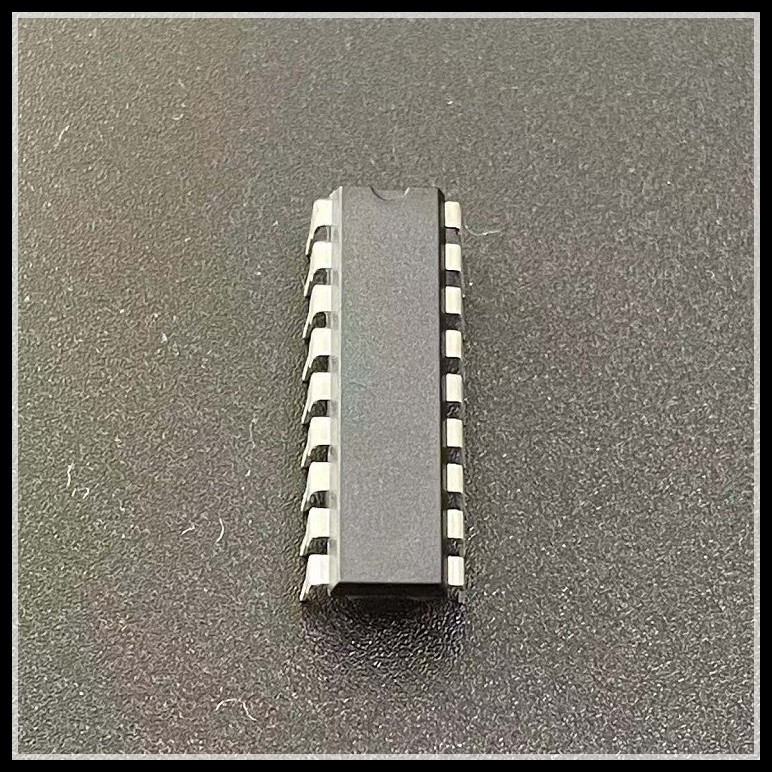

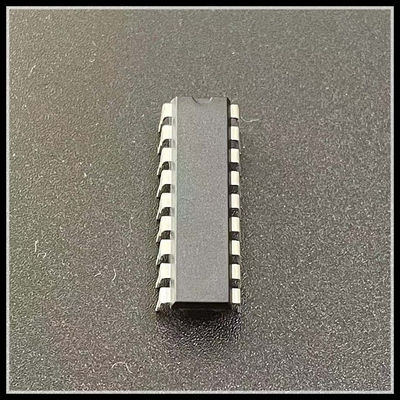

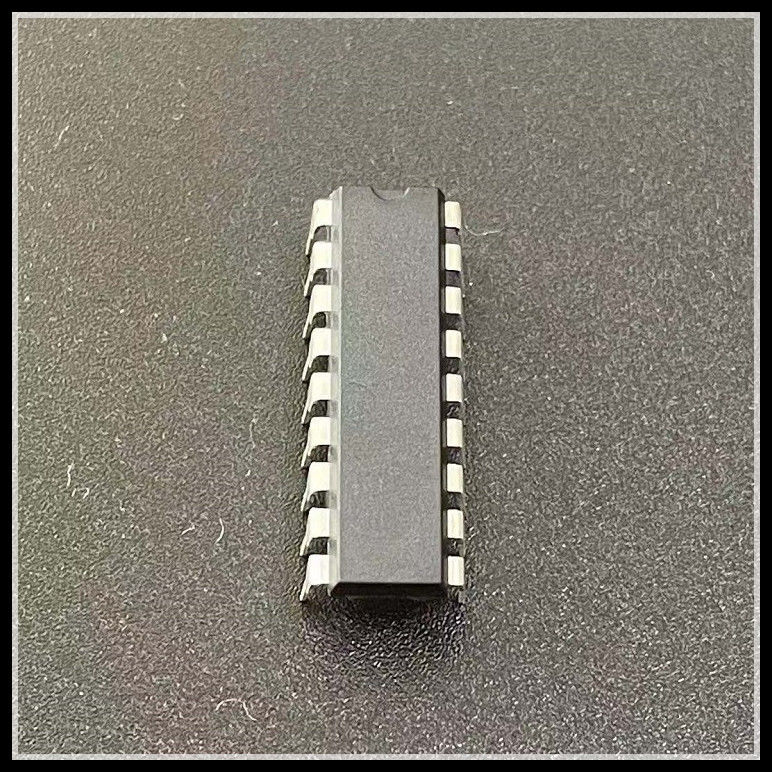

Ürün görseli sunumu:
